Pitigliano (GR) - Passerella pedonale di 21 metri in profili strutturali pultrusi e GFRP.

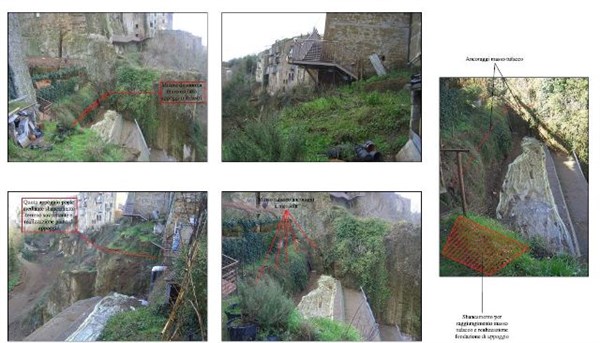

Il comune di Pitigliano ha progettato un camminamento addossato alle mura nord della città per permettere alla grande affluenza di turisti che ogni anno la visitno di potersi spostare da via Santa Chiara a P.zza Fortezza. Lungo il tragitto di progetto era prevista una passerella pedonale per attraversare un salto di 21 metri circa
La Ectsystem è stata chiamata perche già nel 2003 aveva costruito una passerella in composito nella zone delle tombe Etrusche a sud della città. Il problema è stato risolto con la costruzione di una passerella costituita da due travi scatolari portanti e un grigliato in GFRP come camminamento (sul quale è stato posato un tavolato in legno duro da esterno). Le Piastre laterali che compongono le travi scatolari sono state prodotte in sottovuoto con l'aggiunta, nell'ultimo strato, di un "veil" in fibra di vetro stampato con venature di legno dando al manufatto una sembianza di struttura in legno ma senza tutte le problematiche di manutenzione che avrebbe avuto in un luogo con escursioni termiche elevate e alto grado di umidità. Di seguto una sequenza di foto dal momento della preparazione all'assemblaggio e al risultato finale. La struttura portante, escluso l'abbellimento con la ringhiera e il camminamento, è stata montata in 8 giorni lavorativi cosa impensabile se fosse stata in acciaio o in lamellare di legno!

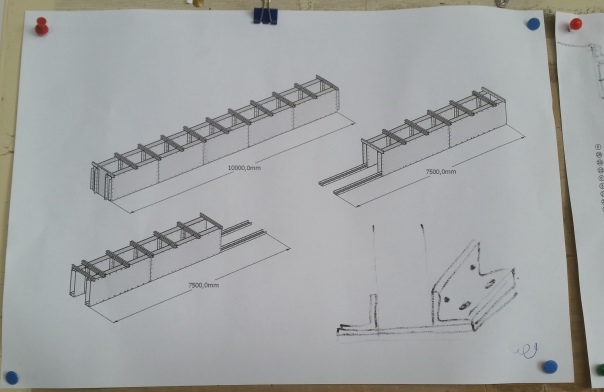

Il progetto prevedeva tre pezzi da assemblare in loco.

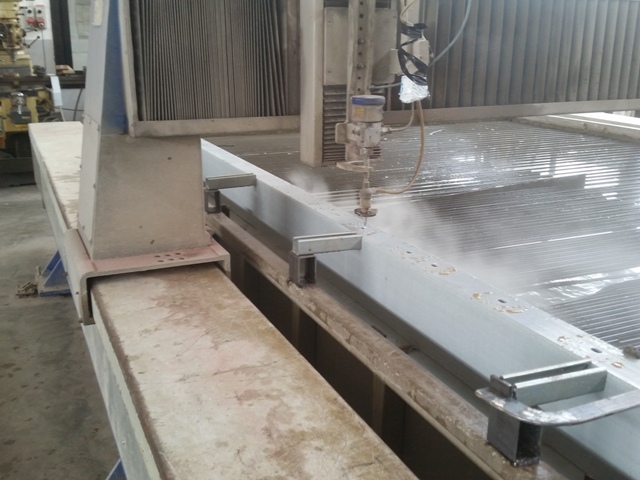

I profili sono stati forati a controllo numerico con taglio a acqua.

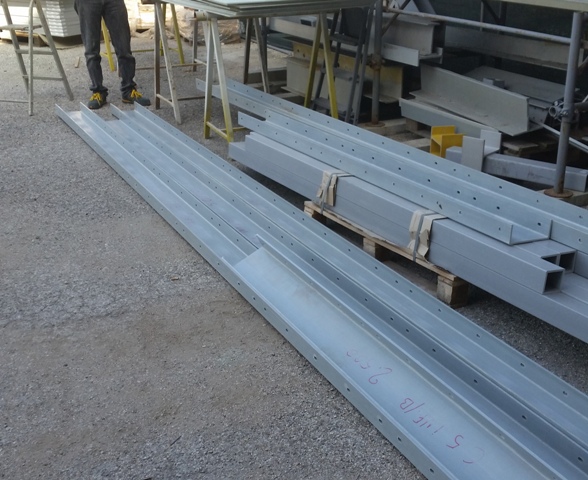

Materiale pronto al pre-assemblaggio.

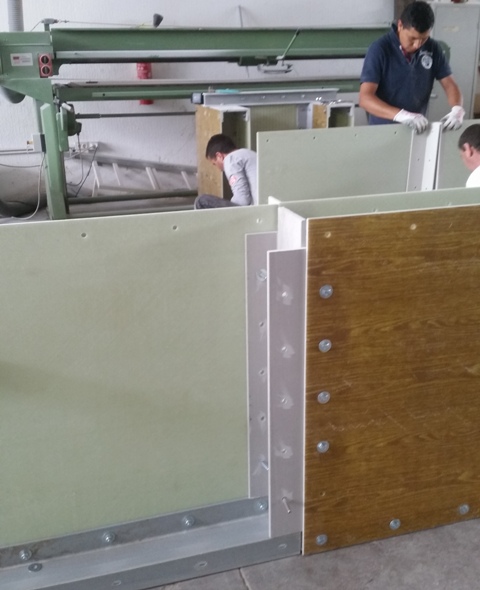

Pre assemblaggio in cantiere.

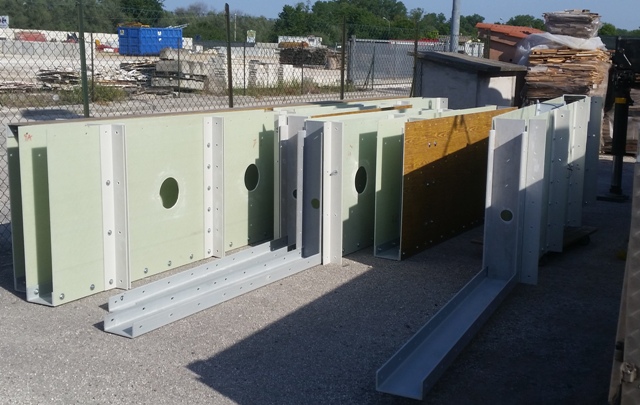

Pezzi pre-assemblati pronti alla spedizione.

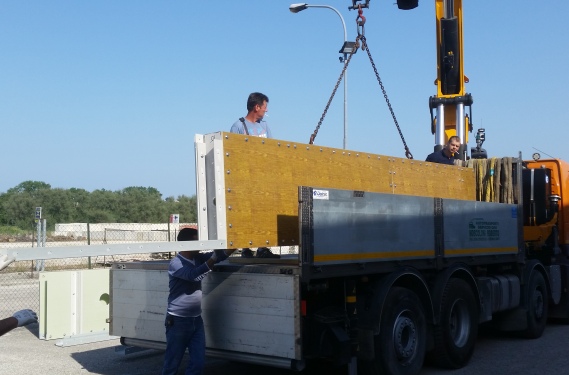

Caricare è "piece of cake"!

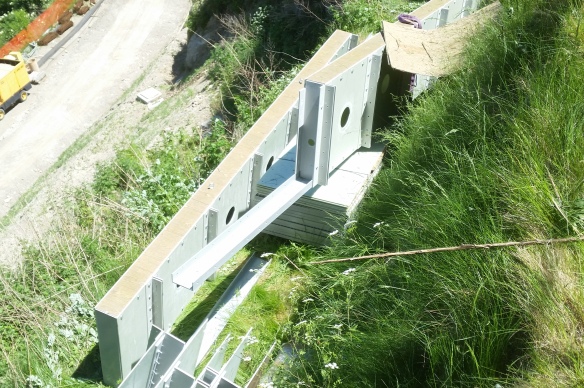

Purtroppo la gru del camion non è arrivata propio in quota! Ma la leggerezza dei materiali ci ha permesso di fare l'ultimo salto con funi e paranchi.

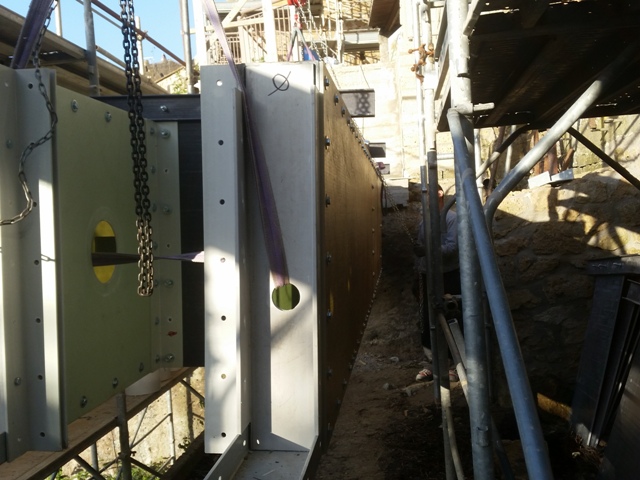

Montaggio.

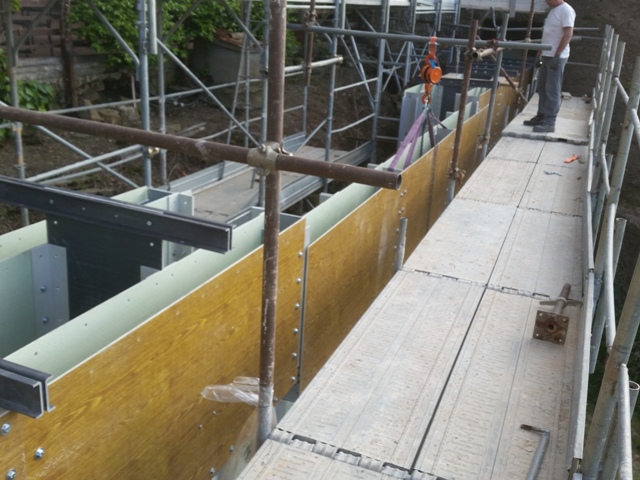

Allineamento pezzo centrale.

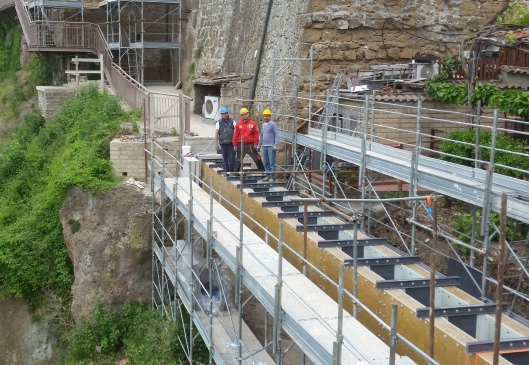

La squadra vincente!

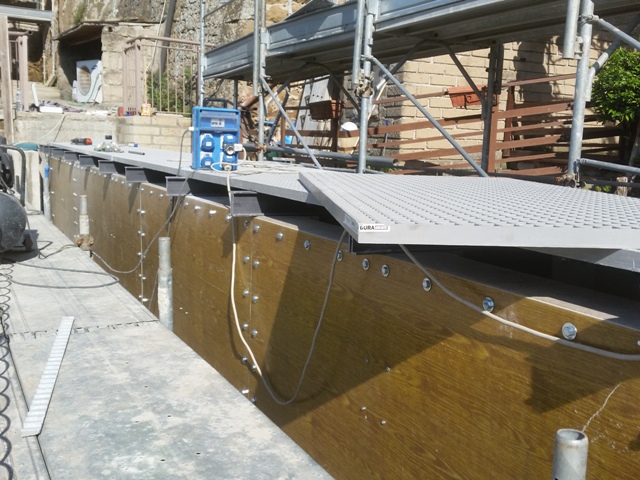

Grigliato made in USA.

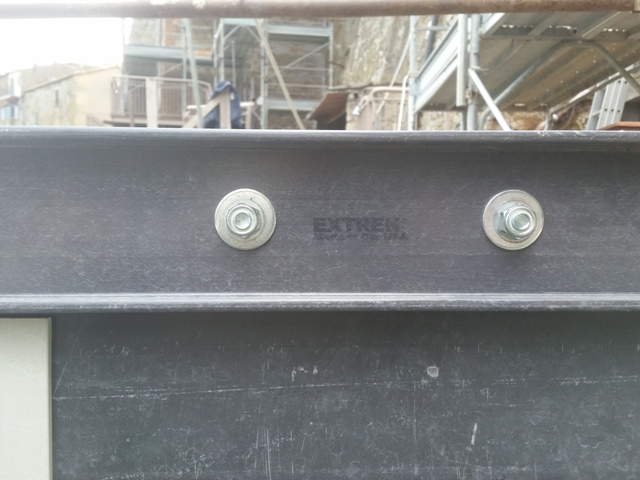

Profili EXTREN della Strongwell U.S.A. "The Best!"

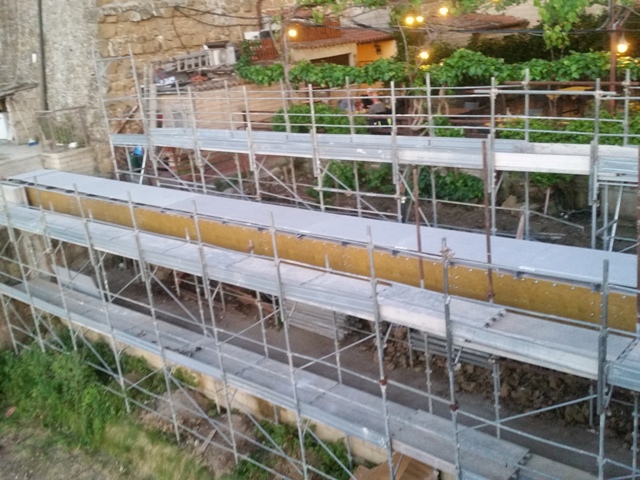

Montaggio terminato!

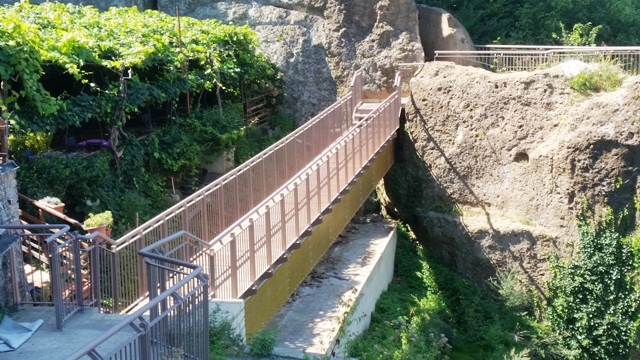

Il "Prodotto Finito"!
In quella linea bianca sotto la ringhiera corre una linea di led che di notte rende il ponte fantastico!
